WLAN Controller Mikrotik CAPsMAN2

CAPsMAN : Controlled AccesPoints Manager

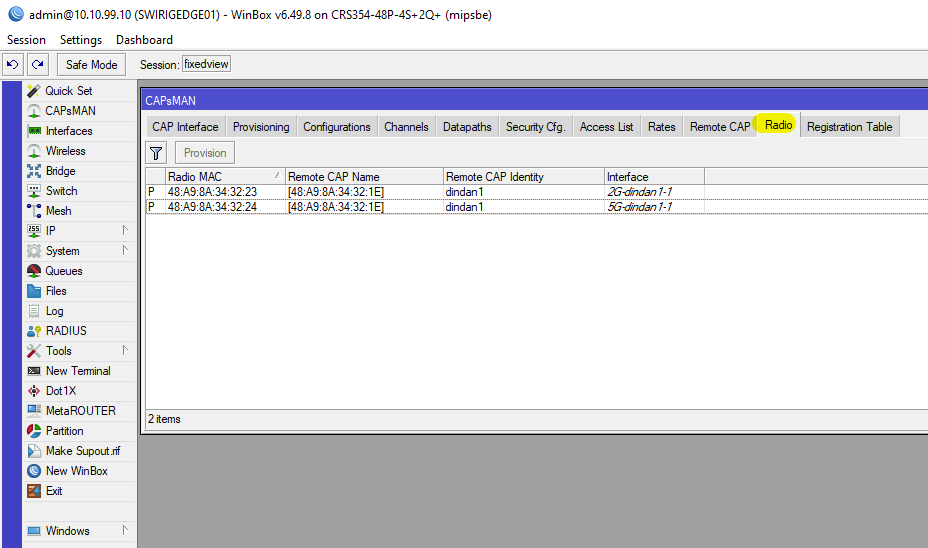

In diesem Tab werden alle aktuell aktiven (provisionierten) Antennen dargestellt - ein AP kann mehrfach aufgefuehrt werden, je nach Anzahl Antennen.

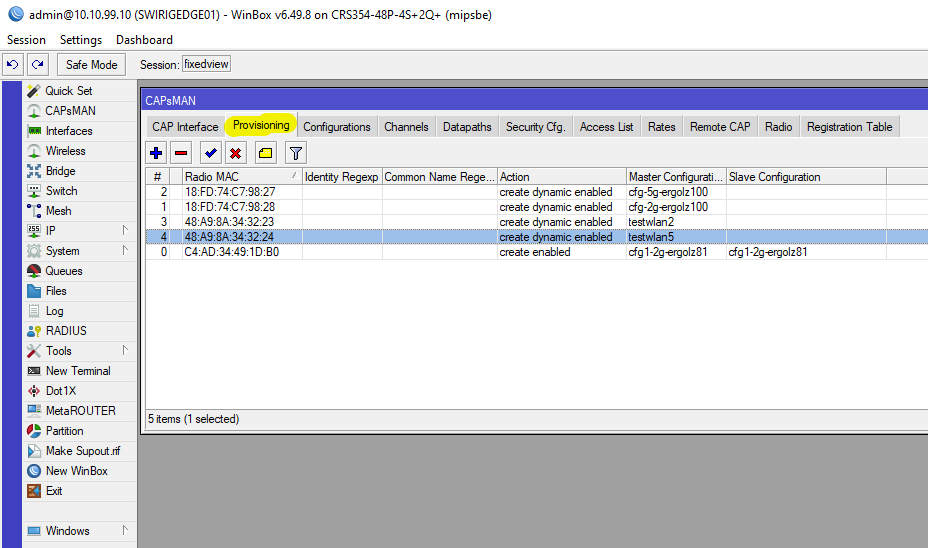

Hier wird die Verbindung von Configurations-Profilen zu Hardware hergestellt.

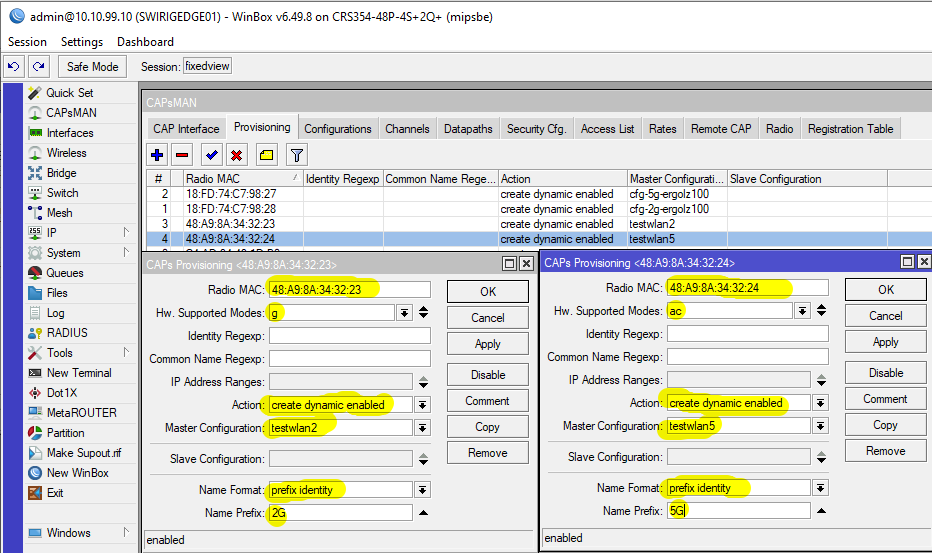

1. Radio MAC: eindeutige MAC-Adresse der WLAN-Antenne eintragen.
2. Hw. Supp. Modes: fuer 2G „g“ setzen - fuer 5G „ac“ setzen
3. Action: „create dynamic enabled“ - damit Aenderungen uebernommen werden
4. Master Conf: die zuverwendende Config, muss zur Hardware passen: 2g oder 5g
5. Name Format: Namensbildung CAP Interface, „prefix identity“ nimmt „identity“ von Remote CAP
6. Name Prefix: Namensbildung CAP Interface, Text vor Namen (Beispiel Kunde/5G…)

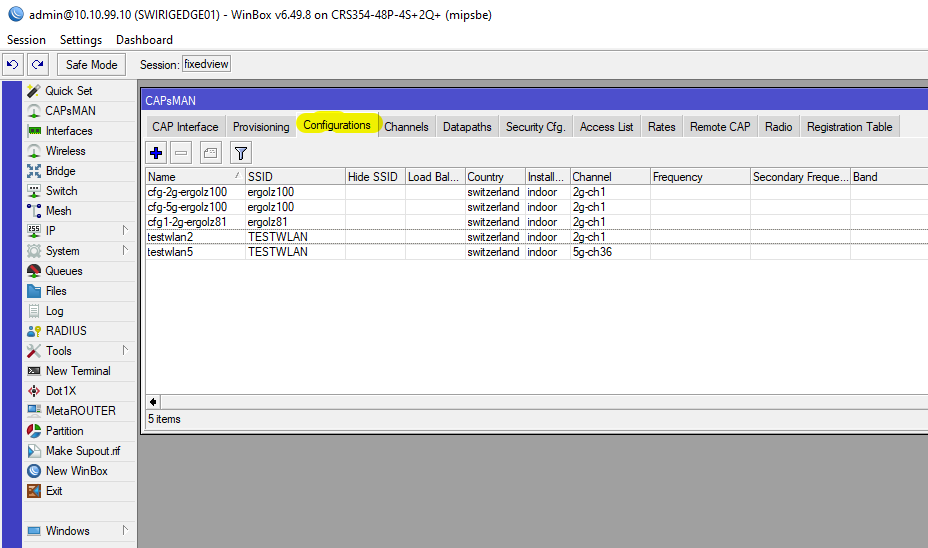

Die erstellten Definition in den Reitern Channels, Datapaths, Security Cfg., Access List, Rates koennen in Profilen in Configuration zusammengefasst werden und erhalten erst dadurch Gultigkeit. Einzelne Werte koennen direkt im Profil ueberschrieben werden.

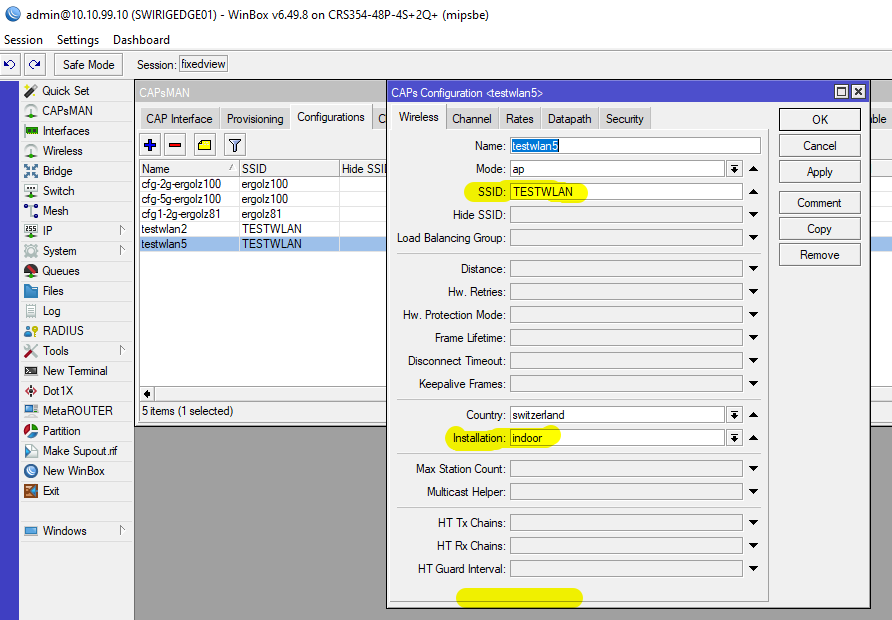

SSID bezeichnet den WLAN Namen. Von den verfuegbaren Kanaelen 2g/5g wahlen

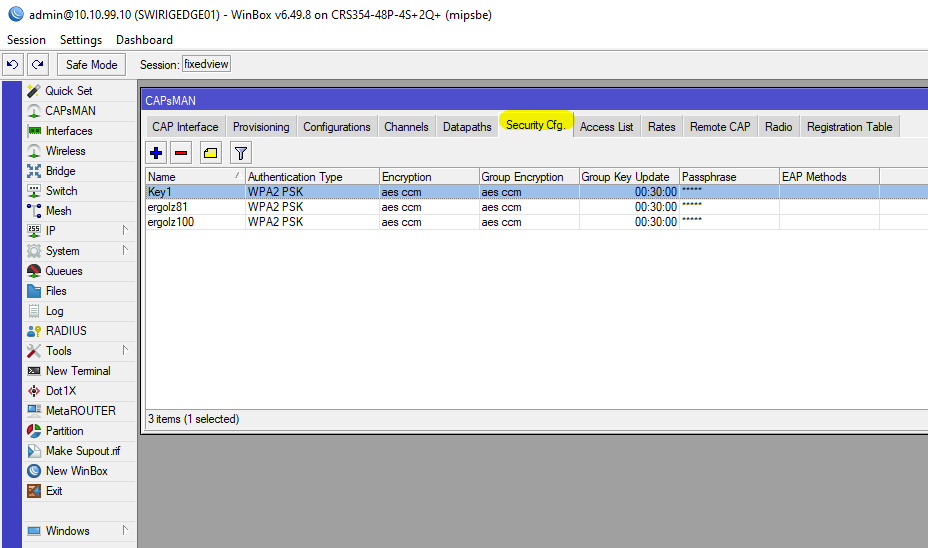

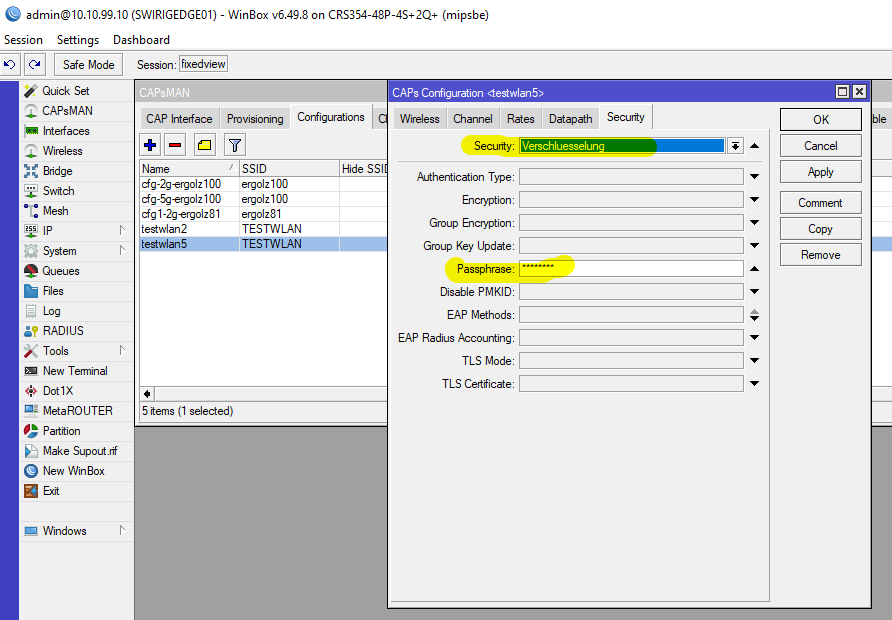

Der WLAN Key wird hier direkt im Profil gesetzt.

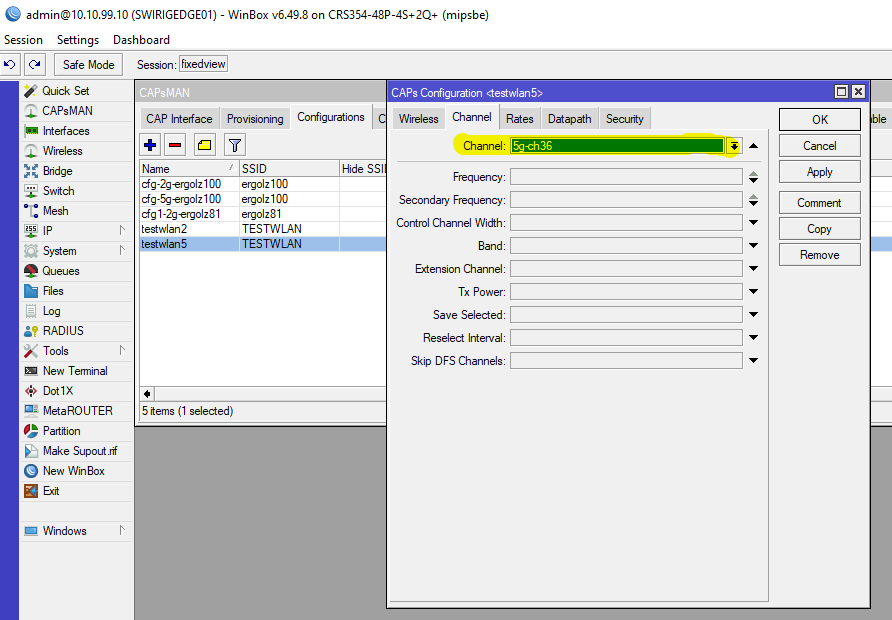

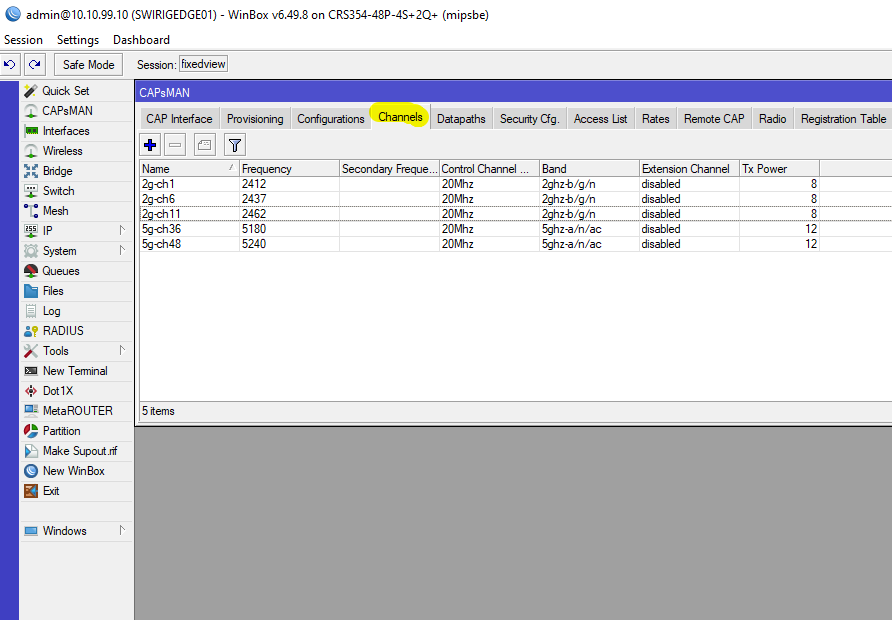

Die zuverwendenden Kannaele. Keine Aenderung vornehmen.

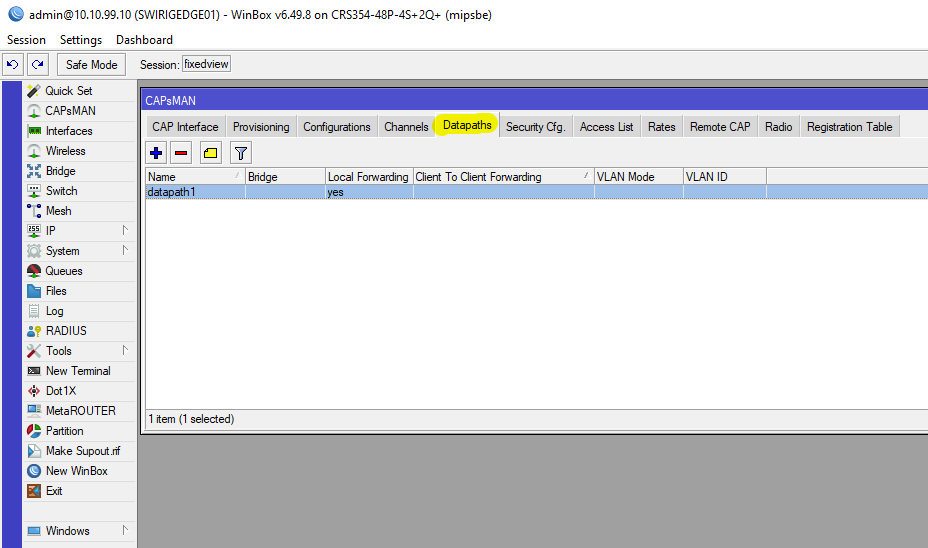

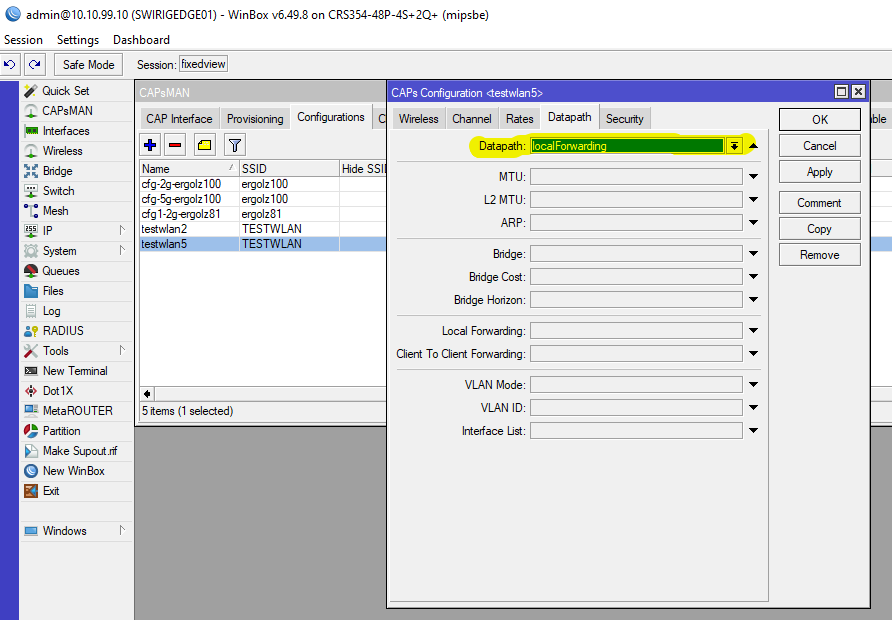

In diesem Reiter sind keine weiteren Settings notwendig - es wird nur „localForwarding“ angewendet.

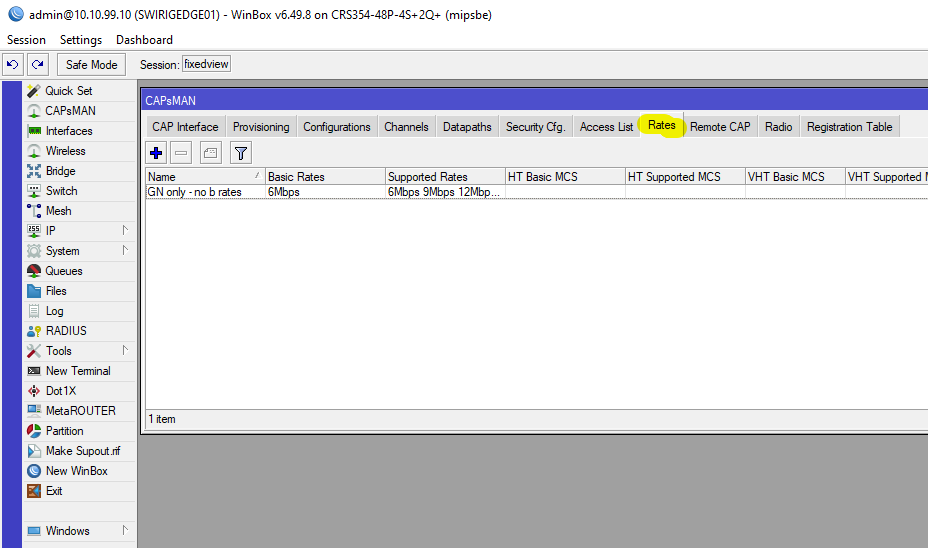

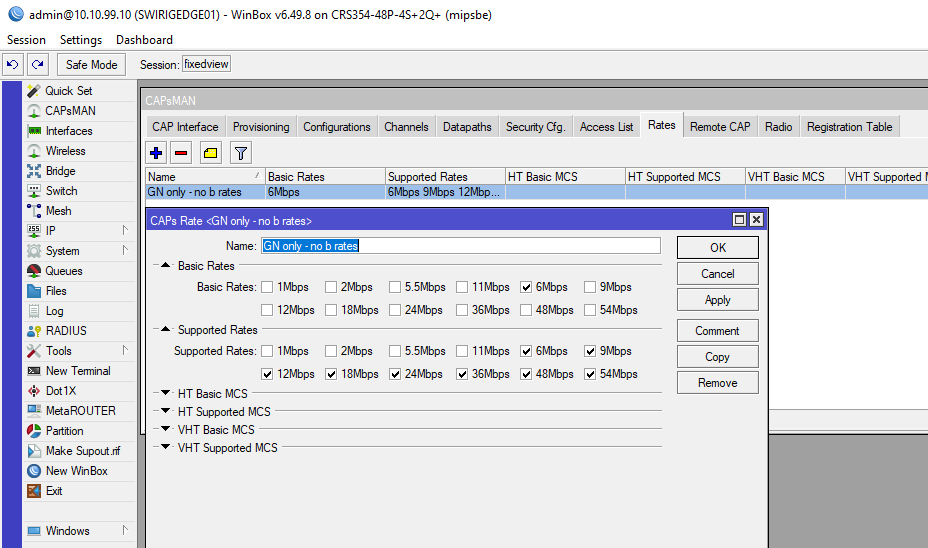

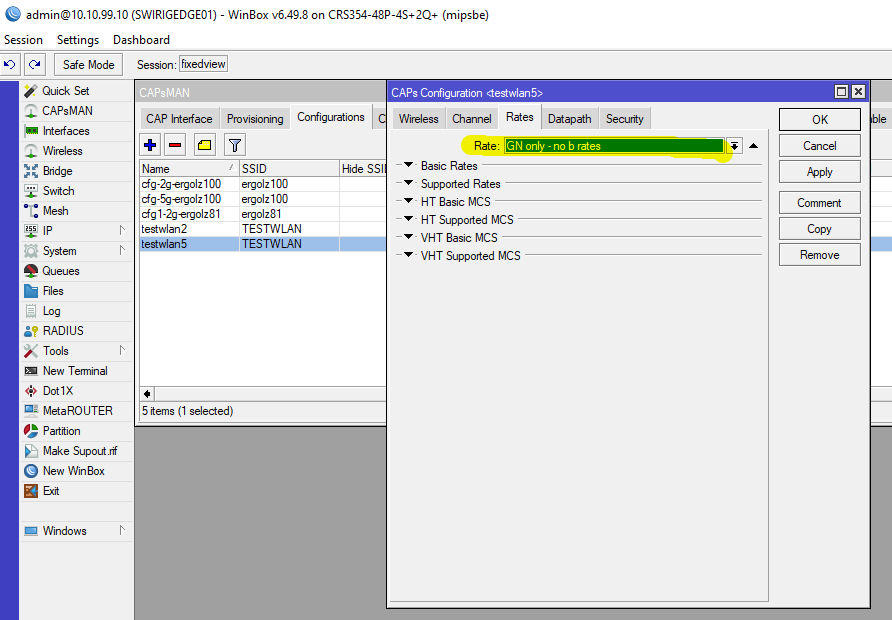

Hier koennen Verbindungsgeschwindigkeiten (Raten) defininiert werden und im Reiter Configurations angewendet werden.

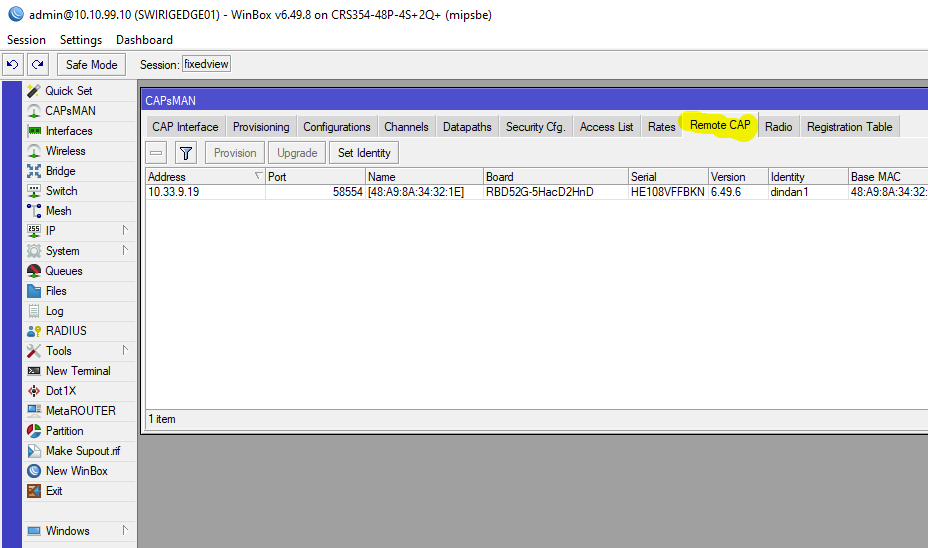

Hier werden alle aktuell verbundenen AccessPoints aufgelisted.

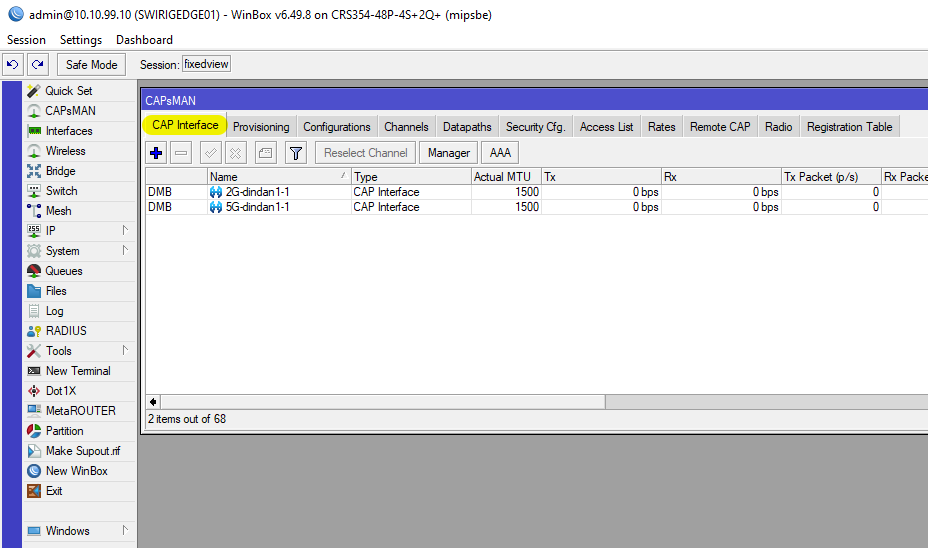

Hier werden alle aktuell verbundenen Antennen aufgelisted.

Hier werden alle aktuell Verbundenen WLAN Clients aufgelistet.
